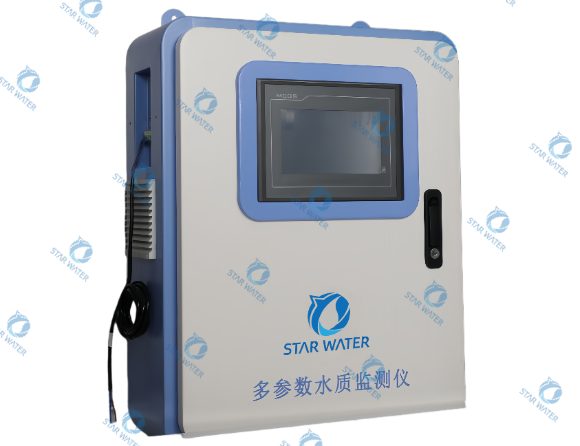

壁挂式水质监测仪是本公司自主研发制造的新一代饮用水水质监测设备，该设备可广泛用于城市或村镇自来水厂、自来水输水管网、自来水二次供水、用户末梢、室内游泳池、大型净水设备和直饮水等水质在线监测，是水厂生产过程控制、水利水务管理、卫生监督等领域必不可少的在线分析设备。多参数水质监测仪分为标准版和定制版，标准版监测参数包括浊度、余氯/二氧化氯/臭氧、pH、温度、电导率/TDS、ORP等。同时，定制版可以根据需要，删减参数，定制仪器外形、标志、系统名称等项目。
一体化：一体化集成设计，具有统一进出水口，集中数据显示，挂墙式安装，防止水淹和地面潮气，且不占地面空间，方便安装和运维；
多参数：采用集成设计，同时监测浊度、消毒剂(余氯/二氧化氯(高纯)/臭氧)、pH、温度、电导率/TDS、ORP等参数；
高精度：在自来水(0.1~1NTU)和纯净水(0.001~0.1NTU)数量级上可以长期稳定准确的测量；
高可靠：传感器和仪表元器件采用进口元器件，针对水质在线分析内部多了大量优化，可靠性高；
易集成：标准RS485 Modbus-RTU协议和设备无线数传传输通道，云平台支持第三方平台数据访问；
高度定制：设备可定制商标、名称、柜体外观等。
|
项目 |
指标 |
值 |
|
系统 |
工作电源 |
(220±22)V AC，(50±1)Hz |
|
功率 |
30W(峰值功率) |
|
|
柜体尺寸 |
800mm*510mm*180mm(标配版) |
|
|
重量 |
约 30Kg |
|
|
工作温度 |
-5℃ ~ +45℃ |
|
|
工作湿度 |
5% ~ 95%RH(无冷凝) |
|
|
进水流量 |
500 ~ 1000 mL/min |
|
|
进水压力 |
0.5MPa |
|
|
通信接口 |
RS485 Modbus RTU 通讯协议+空中数据接口 |
|
|
显示 |
彩色触摸屏，中/英文菜单 |
|
|
保修期 |
1 年 |
|
|
浊度 |
测量方法 |
90°光散射法(激光光源) |
|
光源 |
660nm 激光 |
|
|
量程 |
0-1NTU / 0-20NTU / 0-100NTU |
|
|
分辨率 |
0.0001 NTU( <1NTU)，0.001NTU ( ≥1NTU) |
|
|
检测下限 |
0.005NTU |
|
|
零点漂移 |
≤ 1.5% |
|
|
示值稳定性 |
≤ 1.5% |
|
|
准确度 |
KD 浊度：2% 或 ±0.02NTU(取较大值)； P1 带压浊度：5% 或 ±0.025NTU(取较大值)； (基于 25℃下的 Formazin 一级标准液) |
|
|
重复性 |
1% 或 0.006NTU(取较大值)； (基于 25℃下的 Formazin 一级标准液) |
|
|
响应时间(T90) |
≤ 120 秒 |
|
|
校准方法 |
出厂已校准，使用默认校准曲线；单点校准、Formazin 两点校准、2 至 6 点定制校准 |
|
|
消毒剂/余氯/ 二氧化氯/臭氧 |
测量方法 |
无试剂、电化学、三电极安培测定法系统 |
|
重复性 |
± 3% |
|
|
分辨率 |
0.001mg/L |
|
|
检测下限 |
0.030mg/L 或更低 |
|
|
量程 |
0 ~ 5/20mg/L |
|
|
准确度 |
± 3%(DPD 比对误差 ± 10% 或 ± 0.05mg/L 取大值) |
|
|
响应时间(T90) |
≤ 90 秒 |
|
|
校准方法 |
单点校准、两点校准 |
|
|
样品 pH 范围 |
4 ~ 9 |
|
|
pH |
测量方法 |
电化学法(电极法) |
|
量程 |
0-14pH |
|
|
分辨率 |
0.01pH |
|
|
准确度 |
± 0.05pH |
|
|
重复性 |
0.01pH |
|
|
响应时间(T90) |
≤ 60 秒 |
|
|
校准方法 |
单点校准、两点校准、三点校准 |
|
|
ORP (选配) |
测量方法 |
电化学法(电极法) |
|
量程 |
-2000mV ~ +2000mV |
|
|
分辨率 |
1mV |
|
|
检测下限 |
1mV |
|
|
准确度 |
± 20mV |
|
|
重复性 |
10mV |
|
|
响应时间(T90) |
≤ 60 秒 |
|
|
校准方法 |
单点校准、两点校准 |
|
|
温度 |
测量方法 |
热敏电阻法 |
|
量程 |
-5℃ - 60℃ |
|
|
分辨率 |
0.1℃ |
|
|
精确度 |
± 0.4℃ |
|
|
重复性 |
0.2℃ |
|
|
响应时间(T90) |
≤ 25 秒 |
|
|
校准方法 |
单点校准 |
|
|
色度 (选配) |
测量方法 |
铂-钴标准色度法 |
|
量程 |
0 – 50 度 |
|
|
分辨率 |
± 1 度 |
|
|
示值误差 |
5% 或 ± 2.5 度 |
|
|
重复性 |
≤ 3% |
|
|
响应时间 |
≤ 30 秒 |
|
|
建议维护周期 |
1-3 个月 |
|
|
电导率 (选配) |
测量方法 |
电导池法(自动温度补偿) |
|
量程 |
0-20000uS/cm 纯水电极：0~20uS/cm |
|
|
分辨率 |
0.01uS/cm |
|
|
检测下限 |
6uS/cm |
|
|
准确度 |
± 0.8%F.S 纯水电极：3%F.S |
|
|
重复性 |
≤ 0.4%F.S |
|
|
响应时间(T90) |
≤ 30 秒 |
|
|
校准方法 |
单点校准 |
|
|
TDS (选配) |
测量方法 |
电导池法(自动温度补偿) |
|
量程 |
0 - 10000mg/L 纯水电极：0 - 10mg/L |
|
|
分辨率 |
0.01mg/L |
|
|
检测下限 |
3mg/L |
|
|
准确度 |
± 0.8%F.S 纯水电极：3%F.S |
|
|
重复性 |
0.4%F.S |
|
|
响应时间(T90) |
≤ 30 秒 |
|
|
校准方法 |
单点校准 |
|
|
溶解氧 (选配) |
测量方法 |
荧光法 |
|
量程 |
0-20mg/L(0 ~ 200%饱和度) |
|
|
分辨率 |
0.01mg/L |
|
|
重复性 |
± 3% 或 ±0.2mg/L 取大值 |
|
|
检测下限 |
0.1mg/L |
|
|
响应时间(T90) |
≤ 60 秒 |
|
|
准确度 |
± 3% 或 ±0.2mg/L 取大值 |
|
|
校准方法 |
空气校准 |
|
|
扩展端口 |
端口类型 |
RS485、4-20mA |
|
扩展参数 |
COD、氨氮、水压、水位、流量等 |

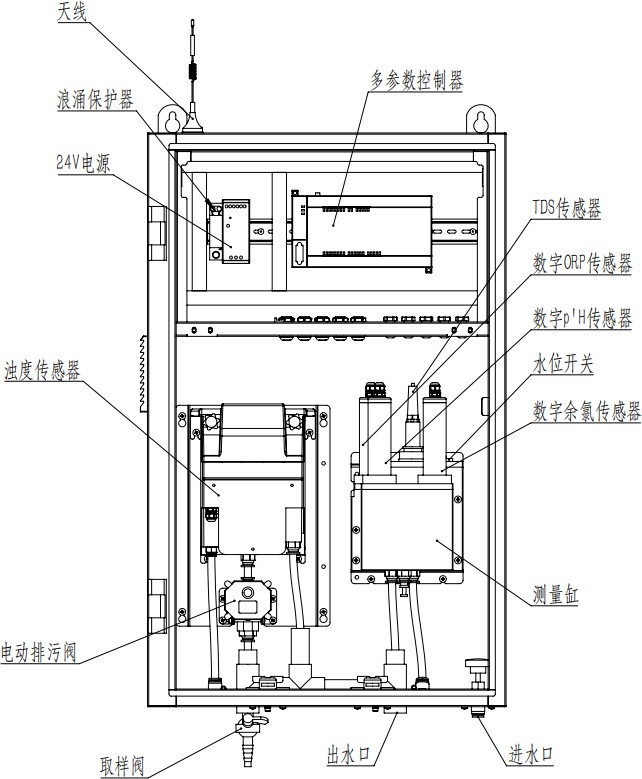

多参数水质在线分析仪(KD 浊度版)内部结构图
