多普勒超声波流量计安装指南-安装位置、管道/明渠施工与调试要点

多普勒超声波流量计的测量精度取决于安装位置、传感器方向及调试校准，结合排水管网和明渠的典型场景，把安装位置选择、管道/明渠实操、调试校准和日常维护拆开来讲，为类似场景提供参考。

一、安装位置

安装位置的合理性直接影响测量精度

1.1、流态要求

安装点应选择水流平稳、断面规整的直段。应避开弯道、三通、跌水井、堰前、泵出口、回流漩涡区及管道变径处。

1.2、环境要求

安装环境温度0℃~60℃，相对湿度不大于90%且无凝露。应远离大功率电机、变压器、变频器等强电磁设备，距离不小于1.5m；无法避开时，信号电缆需屏蔽并可靠接地。安装位置应预留接线、调试、清洁和检修空间。

1.3、介质要求

设备依赖流体中悬浮颗粒或气泡反射超声波。纯净水、蒸馏水等无悬浮颗粒、无气泡介质不适用，无法产生有效回波信号。

二、管道安装

获取断面稳定流速

2.1、无淤泥管道

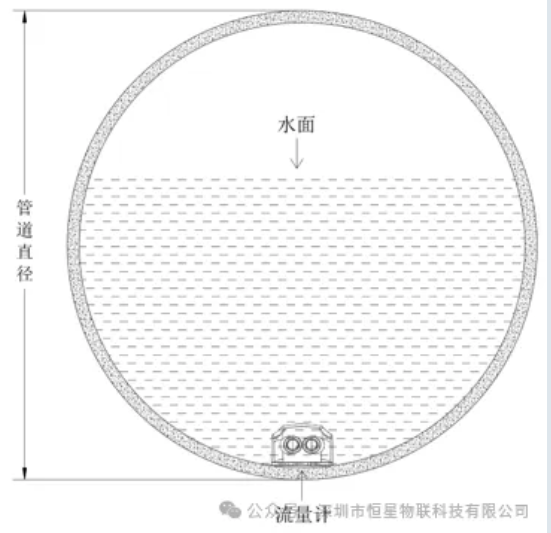

流量计安装于管道中心底部，传感器正对水流方向，以获取断面稳定流速。流量计通过基座或支架固定，防止水流冲击移位。

2.2、有淤泥管道

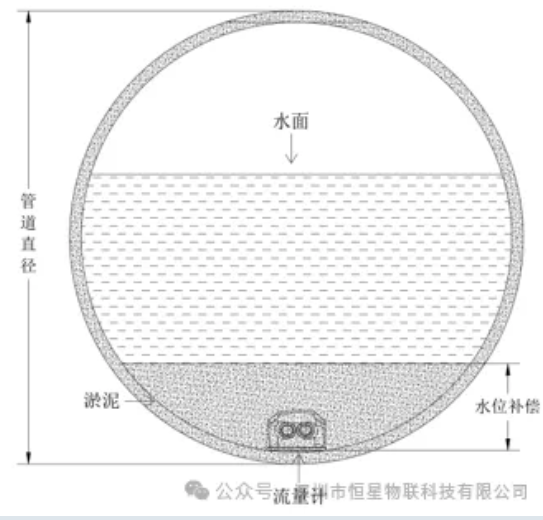

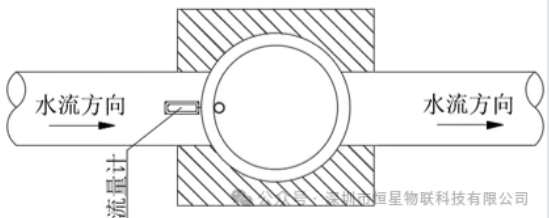

流量计应安装于沉积物旁侧，避开淤积带，防止淤泥覆盖传感器声窗；宜靠近窨井安装，便于维护和更换。最低水位应完全浸没流量计，浸没深度不小于80mm。

2.3、传感器姿态

流量计前端（无信号线端）逆水流方向，与水流方向夹角180°；传感器平行于水流方向，前端不得有阻流物；信号线从下游侧引出并固定。

三、明渠/箱涵安装

探头应尽量安装于靠近渠底

3.1、垂直位置

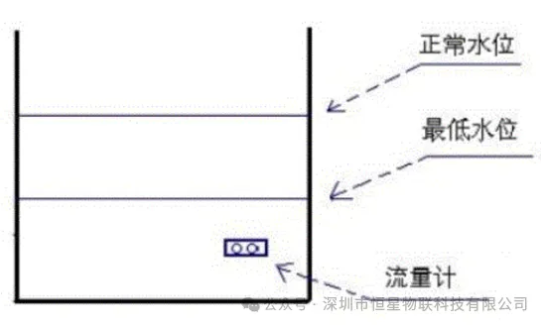

流量计宜靠近渠底安装，距渠底建议100mm~250mm，具体视最低测流水位确定，以避开沉积物、水草和滚动卵石。水深较高且最低水位稳定时，可安装于最低水位以下0.5倍水深处。

3.2、横向位置

渠宽20m以内时，矩形断面安装于渠宽0.15~0.2倍处；梯形断面安装于坡脚处；宽渠道应布设2台及以上探头，位置根据断面流态分布确定。

3.3、传感器姿态

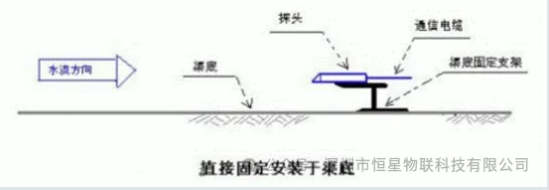

传感器应完全水平于渠底，与水流方向平行，前端逆水流，不得有阻流物。可断水渠道支架固定于渠底；不能断水渠道支架固定于渠臂，宜采用可拆卸组合支架便于检修。

四、详细安装过程

安装步骤

4.1、固件安装

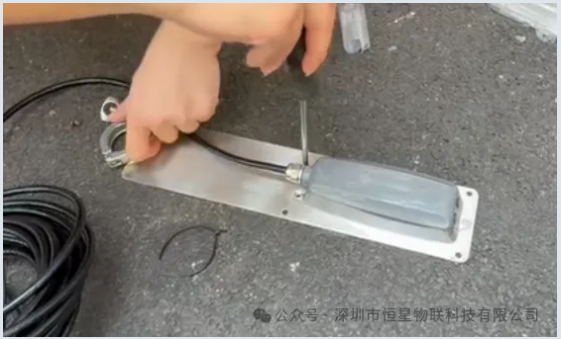

确定好流量计的安装位置后测量窨井深度，将多普勒超声波传感器用M6*16底板固定螺丝固定到安装底板，将线缆用扎带捆扎到镀锌管件上。

4.2、安装主机

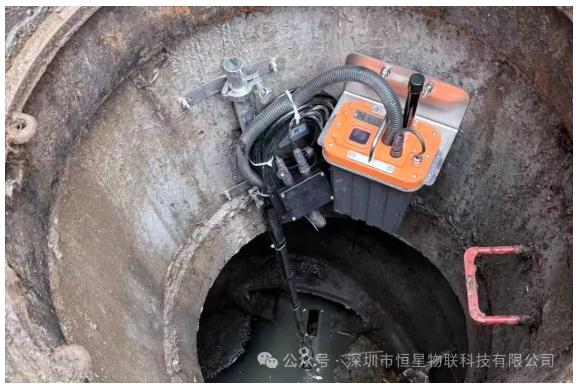

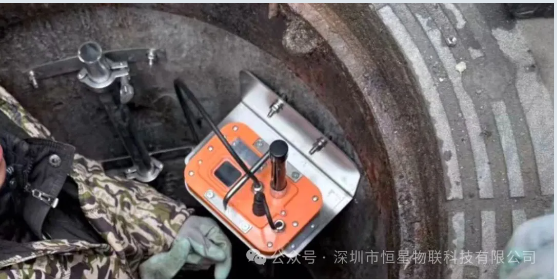

使用冲击钻打孔，安装膨胀螺丝，将不锈钢支架固定。

4.3、连接主机和接线盒

将主机与传感器接线盒的线缆插头对接后拧紧（两个插头上的箭头标识对准后插入），设备硬件安装完成。

4.4、调试

点击微信首页上方搜索框，输入“恒星物联设备安装信息采集”搜索小程序，点击进入小程序。

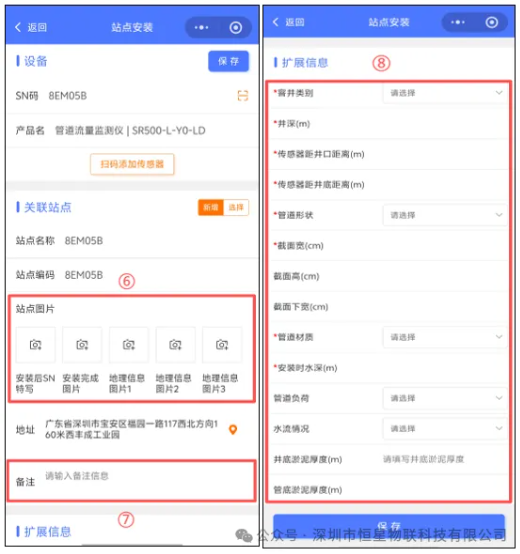

新建项目，完成项目建立后，打开相机，扫描设备外壳上的二维码，进入设备参数配置界面。完成保存并成功联网。

使用强磁铁在主机刷一下唤醒设备，指标灯闪烁，然后查看是否更新数据，若更新数据这代表设备安装完成。

4.5、清理现场

做好安全文明施工，恢复现场施工环境。

五、运维管理实践

维护与故障排查

5.1、维护周期

日常检查数据显示、传感器松动、接线盒密封及管道泄漏；每月检查电缆老化破损、探头污垢、管道积渣积气及接地；每季度采用标准流量计比对校准，误差控制在允许范围内，校准周期可根据现场调整为6~12个月。

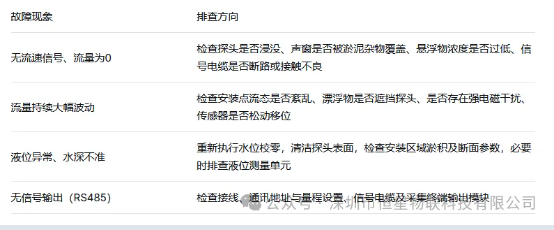

5.2、常见故障

多普勒流量计安装应重点控制安装位置、传感器方向、介质适用性和调试校准。确保传感器迎水流、避开淤积与扰流、介质含有效反射颗粒，并完成通讯测试、参数配置和水位校零，方可保证流速、液位及流量数据稳定可靠。
