排水管网综合平台 “一张图” 态势展示功能实现原理

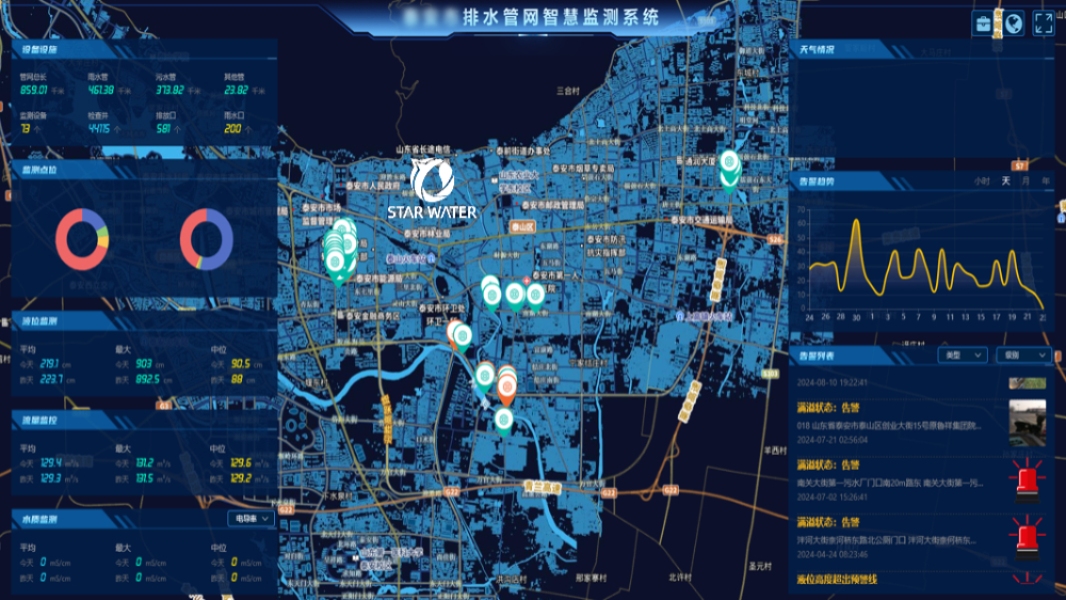

管网 “一张图” 是智慧排水可视化核心载体，解决多设备、多片区数据分散、无法全局统筹的痛点。

一、为什么需要管网一张图态势展示？

1.1 传统数据查看模式存在哪些短板？

依靠独立报表、分区域页面查看数据，管理人员无法同步掌握全域窨井、泵站、排口状态；预警分散推送，难以判断风险连锁影响，调度决策滞后。

1.2 一张图核心价值是什么？

统一 GIS 地理底座，融合液位、流量、雨量、告警、设施档案，全域风险直观呈现，实现 “一屏观全城、一键调处置”。

二、一张图四层技术实现架构是什么？

2.1 底层地理底座层

依托标准 GIS 地图，导入管线矢量数据、窨井坐标、泵站点位、河道路网，完成管网空间建模，精准匹配地下设施实际地理位置。

2.2 多源数据汇聚层

接入雷达液位、多普勒流量、雨量站、井盖、水质、泵闸设备实时数据，同步归集历史告警、运维工单、管网台账，统一协议清洗标准化。

2.3 融合渲染计算层

采用边缘 + 云端协同计算：实时数据动态刷新，多源数据耦合研判风险等级，自动匹配图标颜色、闪烁动画；海量点位分层渲染，避免页面卡顿。

2.4 前端可视化展示层

分级分图层展示，支持缩放、框选、点位下钻，弹窗展示设备参数、历史曲线、处置记录。

三、多维度数据如何在地图融合展示？

3.1 设施图层分层逻辑

基础底图层：道路、水系、行政区；

管网管线层：干管、支管、雨污管线分色区分；

监测设备层：液位、流量、雨量独立图标；

风险告警层：蓝黄橙红四级差异化闪烁标记；

运维业务层：在建工程、待处置工单叠加展示。

3.2 风险分级可视化规则

绿色 = 正常运行；蓝色 = 关注；黄色 = 预警；橙色 = 告警；红色 = 紧急内涝 / 堵塞。液位越高、堵塞风险越大，图标闪烁频率越高。

四、关键核心技术保障机制

4.1 海量点位流畅渲染如何实现？

采用分级 LOD 加载，缩小地图只展示主干高风险点位，放大再加载细分窨井；定时批量推送数据，降低前端刷新压力。

4.2 断网场景数据如何兜底？

本地缓存基础地图与设备台账，断网保留静态布局，恢复网络自动补全实时监测数据。

4.3 跨平台对接能力？

兼容 HJ212、MQTT 标准，可直接同步至市级城市生命线指挥大屏，无需二次开发。

排水管网一张图以 GIS 空间底座为基础，通过数据汇聚 — 融合计算 — 分层可视化完整链路，将离散监测数据转化为直观空间态势。相较于传统文字报表，大幅提升全域风险识别与应急调度效率，是排水综合管理平台必备核心功能。
