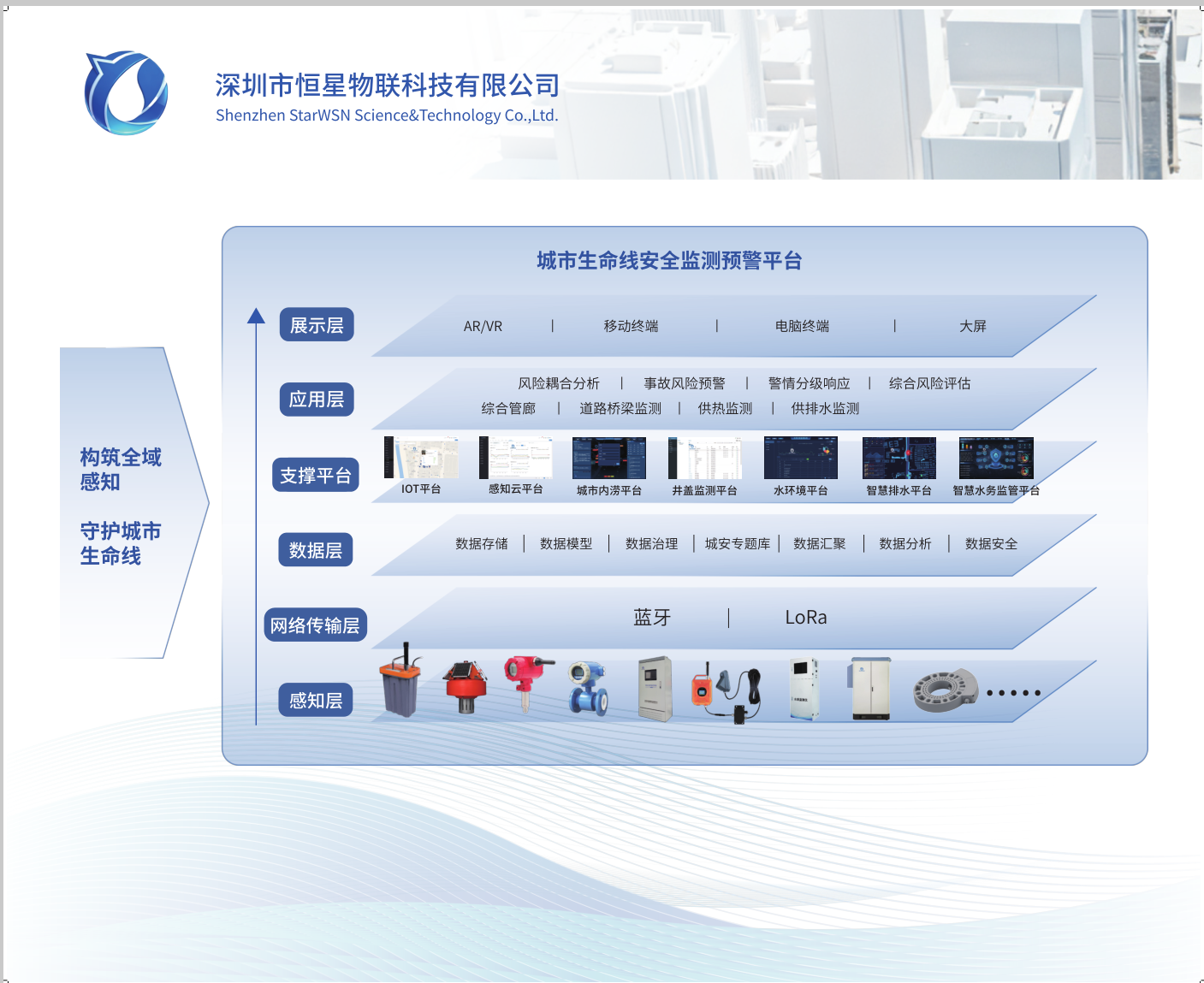

城市生命线分层分布式架构：感知 - 传输 - 平台 - 应用详解

城市生命线系统采用分层分布式架构，将排水、燃气、供水、桥梁、热力等设施数据从采集到应用分层拆解，实现数据解耦、能力复用、全域协同。

一、为什么采用分层分布式架构？

1.1 一体化架构有什么缺点？

一体化架构将感知、传输、平台、应用耦合在一起，存在扩展性差、维护难、单点故障全瘫等问题，不适合城市级大规模部署。

1.2 分层架构的核心优势是什么？

解耦独立：各层各司其职，互不影响；

灵活扩展：新增场景仅需扩展感知层，不改动上层；

稳定可靠：分布式部署，单点故障不扩散；

复用共享：传输、平台能力复用，降低成本。

二、感知层：城市生命线 “神经末梢”

2.1 感知层做什么？

负责全域数据采集，覆盖排水、燃气、供水、桥梁、热力五大场景。

2.2 核心设备有哪些？

排水：雷达液位、多普勒流量、水质、雨量、井盖监测仪；

燃气：浓度、压力、阀门状态监测终端；

供水：压力、流量、漏损监测终端；

桥梁：倾角、位移、振动监测仪；

热力：温压、阀门井监测终端。

2.3 设备选型标准是什么？

IP68 防护 + 高精度 + 防爆 + 低功耗 + 断点续传，适配地下极端环境。

三、传输层：数据 “高速通道”

3.1 传输层核心作用？

稳定可靠、低延迟、不断网，保障数据从感知到平台不丢失。

3.2 通信方式怎么选？

地下：NB-IoT（强穿透、低功耗）；

露天：4G 全网通（高速稳定）；

泵站 / 中心：专线 / 以太网（零丢包）。

3.3 关键能力是什么？

断点续传 + 加密传输 + 协议兼容（MQTT/HJ212）。

四、平台层：城市安全 “中枢大脑”

4.1 平台层分哪几部分？

物联网平台 + 数据中台 + GIS 平台，是能力复用核心。

4.2 核心功能有哪些？

设备接入、远程运维、协议解析；

数据汇聚、清洗、存储、建模；

GIS 一张图、态势总览、风险分析。

4.3 平台层价值是什么？

统一底座、一次建设、全场景复用，避免重复投资。

五、应用层：场景化 “指挥中心”

5.1 应用层分哪两类？

专项应用 + 综合应用，覆盖部门管理与城市指挥。

5.2 五大专项应用？

智慧排水：内涝预警、泵闸联动；

燃气安全：泄漏预警、阀门控制；

供水保障：漏损管控、爆管定位；

桥梁健康：结构监测、安全评估；

热力运行：温压监测、能耗分析。

5.3 综合应用核心能力？

态势一图、风险研判、应急联动、闭环处置。

分层分布式架构是城市生命线最优技术路线：感知采实、传输稳、平台强、应用活。分层解耦、分布式部署，兼顾扩展性、稳定性、复用性，支撑城市级大规模、长期化安全监测，是韧性城市建设的标准架构。
